Linha de Produção de Cal Activo

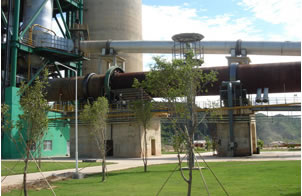

Descrição do Linha de Produção de Cal Activo 600 toneladas/dia

Esta linha de produção cal activo 600 toneladas/dia é uma linha completa, que inclui pré-aquecedor vertical, forno rotativo, de grelha refrigerador, sistema de tratamento de ar, o sistema de transportador de matéria-prima, sistema transportador de produto acabado, o sistema de carvão em bruto de moagem, e assim por diante. O sistema central de controle (DCS) é utilizado para fazer a gestão da operação.

Fluxo do Processo de Linha de Produção Cal Activo 600 toneladas/dia:

1. Transporte da Matéria-prima:

O calcário 20-40 milímetros é enviado para o silo de armazenamento pelo transportador de correia B1000 com uma grande inclinação. No silo de armazenamento, o cal qualificado, com mais de 10 milímetros granularidade será enviado para o silo de cascalho, enquanto o cal com o tamanho de partícula inferior a 10 milímetros irá ser transportado para o silo de pó.

2. Calcinação do cal:

O sistema de calcinação de cal é composto principalmente de ф10.5 × pré-aquecedor vertical ф10.5 ×, 8.5m, ф4.0 × 60m e forno rotativo ф4.0 × 60m, pelo refrigerador vertical, cuja saída é de 600toneladas / dia de calor e um consumo de 5.75GJ / toneladas. O cal no interior do pré-aquecedor é aquecido pelas altas temperaturas dos gases do forno rotativo a 600-800 ℃, temperatura a que as partículas de cal podem ser parcialmente decompostas. Em seguida, o cal será enviado por 12 hastes hidráulicas para a parte final do forno, onde passará por altas temperaturas de calcinação antes de enviado para o refrigerador vertical. O cal processado será arrefecido pelo ar frio a 65 ℃. O ar do refrigerador vertical entra no forno rotativo, como o ar secundário, para participar no processo de calcinação.

3. Transporte do Produto Final:

A cal final será enviada para o armazenamento de produtos finais pelo elevador NE500. Depois da triagem, o cal qualificado, cujo tamanho da partícula é superior a 5 milímetros, é enviado para o armazenamento de cal activa, enquanto que o cal em pó, cuja dimensão é inferior a 5 milímetros será enviado para o armazenamento de pós.

4. Tratamento do Gás:

Os gases provenientes das altas temperaturas do forno rotativo irão fazer a troca de calores com o cal no interior do pré-aquecedor, após que, a temperatura destes gases irá ser reduzida aos 280 ℃.  Em seguida, os mesmos gases serão arrefecidos por um refrigerador multi-tubular a uma temperatura inferior a 200 ℃. Finalmente, são filtrados antes libertados para a atmosfera.



Componentes Principais da Linha de Produção de Cal Activo 600 toneladas/dia:

Não Nome Especificações Modelo Quantidade
1 Forno rotativo Ф4.0×60m   1
2 Pré-Aquecedor Vertical Ф10.5×8.5m   1
3 Refrigerador vertical: 105m⒊ 4.2×9m 1
4 Refrigerador multi-tubular Capacidade de tratamento de ar: 260000m3/h   1
5 Extrator de vapores de altas temperaturas 900kw,10KV   1
6 Sistema de moagem de carvão 8-10 toneladas/h PDM1250 1
7 Sistema de combustão de carvão   Sitong burner 1
8 Dispositivo Coletor de Pós
8,1 Dispositivo Coletor de Pós no final do forno Capacidade de tratamento de ar: 260000m3/h LCMD-3660 1
8,2 Coletor de pós de carvão moído Capacidade de tratamento de ar: 45000m3/h FGM128-6(M) 1
8,3 Refrigerador do coletor de pós Capacidade de tratamento de ar: 18600m3/h PPc64-4 1
8,4 Coletor de pós do produto final Capacidade de tratamento de ar: 18600m3/h PPc64-4 1
9 Dispositivos Auxiliares
9,1 Elevador de Baldes   NE100 1
9,2 Ecrã redondo   YA1536 1
9,2 Ecrã redondo   YA1236 1
9,4 Transportador   DS500 1
9,5 Transportador de cintas     6
10 Ventoinha
10,1 Ventoinha de fluxo axial     4
10,2 Ventoinha centrifugadora     2
10,3 Ventoinha de arrefecimento do moinho de carvão     1
10,4 Ventilador     3



Fundada em 1994, Jiangsu Pengfei Group Co., Ltd é um fabricante profissional e fornecedor de linha de produção cal activo 600 toneladas/dia na China. Além da linha de produção cal activo 600 toneladas/dia, fornecemos várias outras máquinas, como o forno rotativo de dióxido de titânio, forno rotativo de cal, linha de produção de cimento, fábrica de moagem de cimento, fornos e fornalhas industriais, equipamentos de moagem, equipamentos de britagem, coletor de pó, equipamentos de refrigeração, equipamento de secagem, equipamentos de adubo composto, máquina de embalamento, equipamento químico e sistema de controle elétrico. Com a certificação ISO9000 e CE, os nossos produtos têm sido bem recebidos pelos clientes de cerca de 60 países, tais como Alemanha, Rússia, Brasil, Egito, Irão, Japão, Coreia do Sul, Paquistão, Turquia, Birmânia, Vietname , África do Sul, Colômbia, Bolívia, etc. Se estiver interessado na nossa linha de produção cal activo 600 toneladas/dia, por favor contacte-nos.
